Webアプリ構成（サンプル）

ページの書き方を示すサンプルです。実在の環境ではありません。

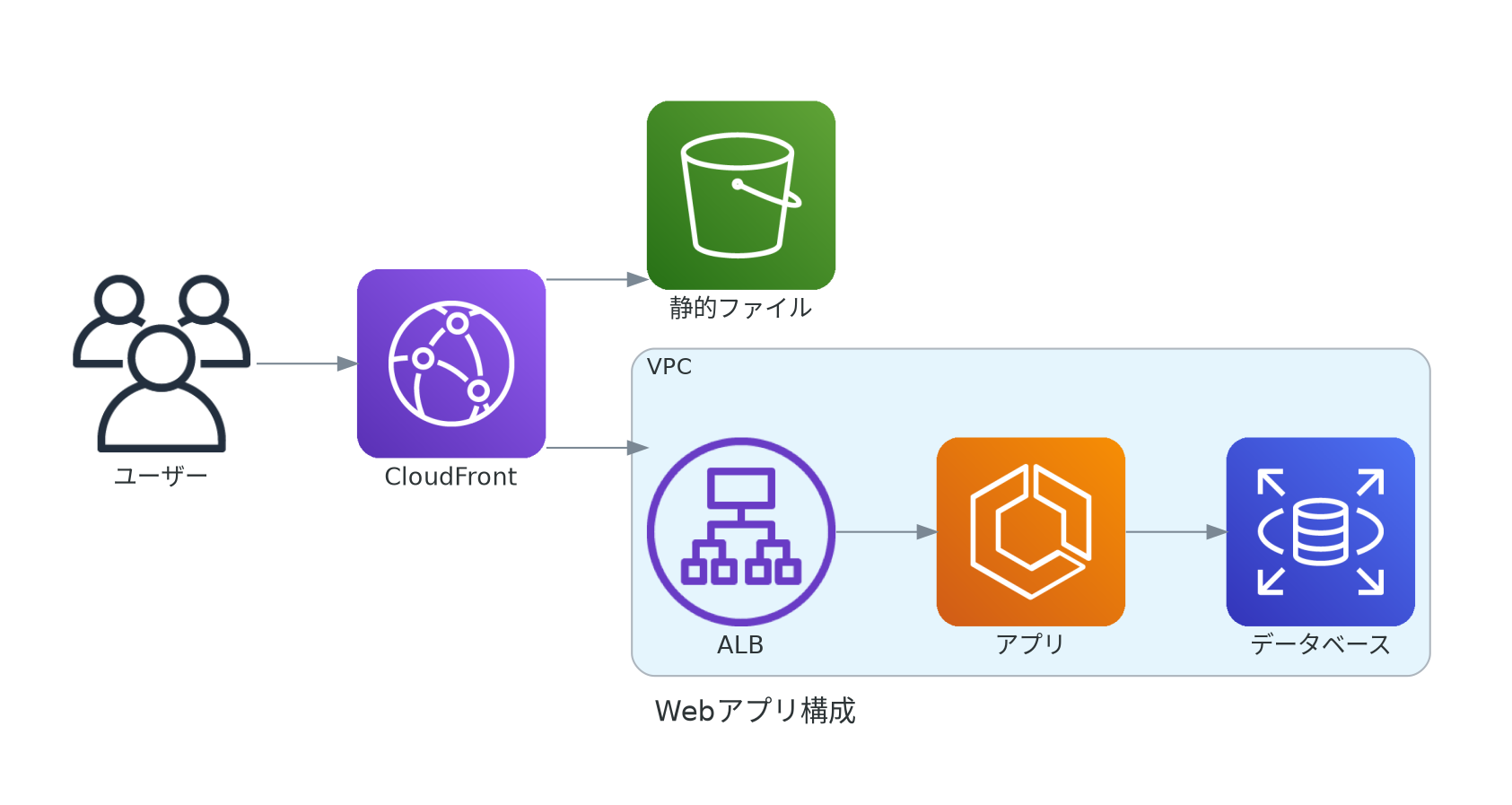

構成図

API リクエストの流れ

画像や CSS などの静的ファイルは、CloudFront が S3 から取得して返します。

sequenceDiagram
    actor U as ユーザー
    participant CF as CloudFront
    participant ECS as ALB / ECS
    participant RDS as RDS

    U->>CF: リクエスト
    CF->>ECS: 転送
    ECS->>RDS: クエリ
    RDS-->>ECS: 結果
    ECS-->>CF: レスポンス
    CF-->>U: レスポンス

各リソースの役割

リソース	役割
CloudFront	HTTPS の終端、キャッシュ、パスごとの振り分け
S3	静的ファイルの保存
ALB	ECS タスクへの負荷分散
ECS	アプリケーションの実行
RDS	データの保存
